光学元件 / 镜头 大赛璐的晶圆级镜片使用了独家开发的高耐热光學級环氧树脂,
可适用于以回流焊制程工艺贴装的零件。

产品的特征

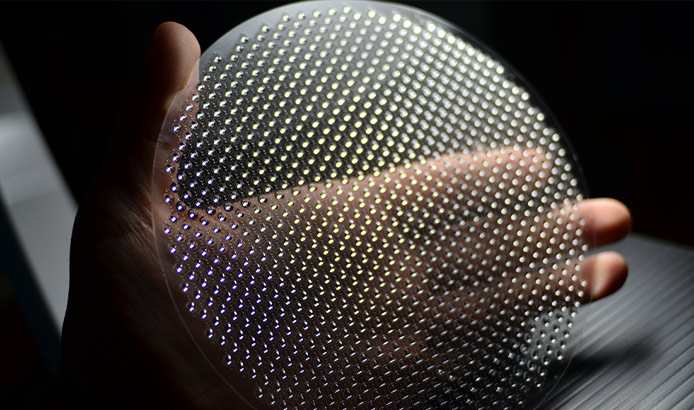

何谓晶圆级镜片?

它是以大賽璐獨家的高耐熱光學級樹酯於晶圆式生產形式所打造的批量镜片,然后进行切割后制造而成的镜片。

在以往的注塑成型工艺中,一次只能以一个一个镜片的方式生产出几十个单颗镜片,而晶圆级镜片一次能够生产出数百至數千个镜片。此外,该工艺技术除了适合大量生产之外,还突破了注塑成型的局限性,可生产出可塑形、薄型、小型等诉求的产品,这一点也是晶圆级镜片工艺的巨大优势所在。
此外,不仅晶圆级镜片有工艺方面的优势,镜片材料还使用了大赛璐所开发的耐热树脂,可以用于回流焊制程工序。

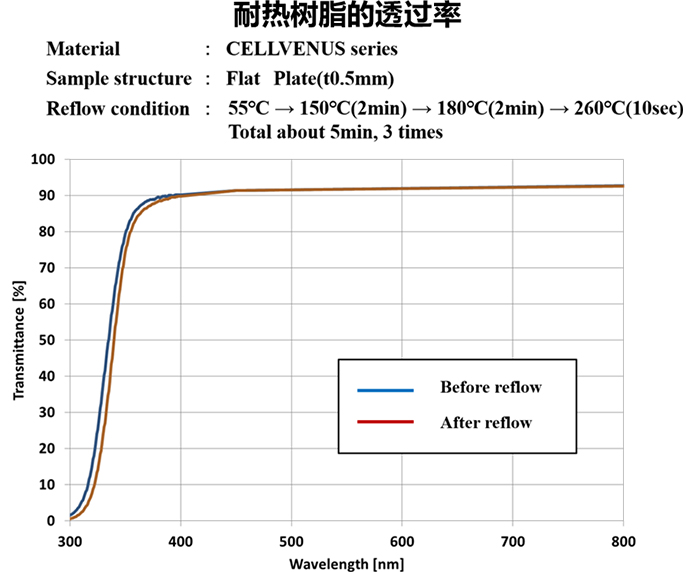

高耐热性

使用了独家的高耐热素材,具有出色的耐回流焊制程性特征。即使通过大约260度的回流焊制程工序,也可保持穿透率和形状。

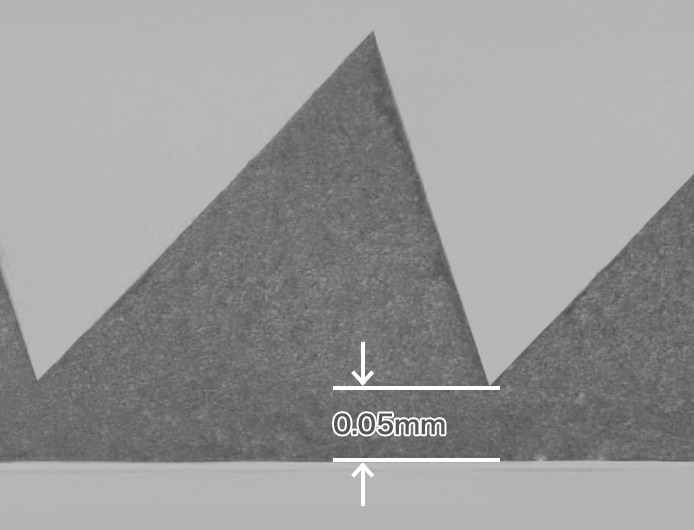

超·薄型成型

对以往的塑料成型技术而言,200‐300微米的厚度已经是极限,然而利用该工艺,有些形状甚至可以制造出50微米以下的超薄型镜片。

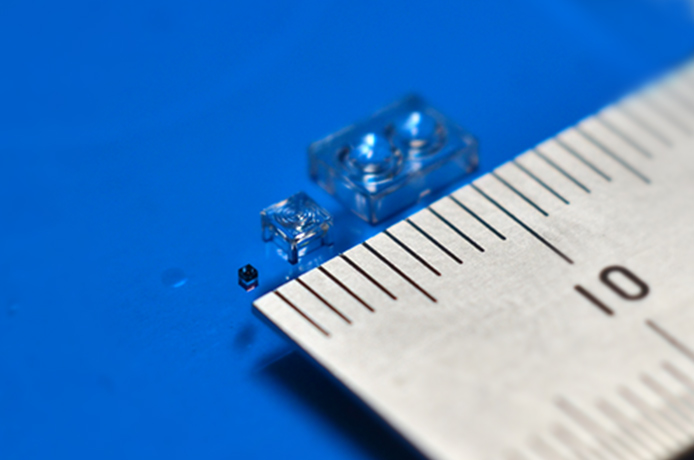

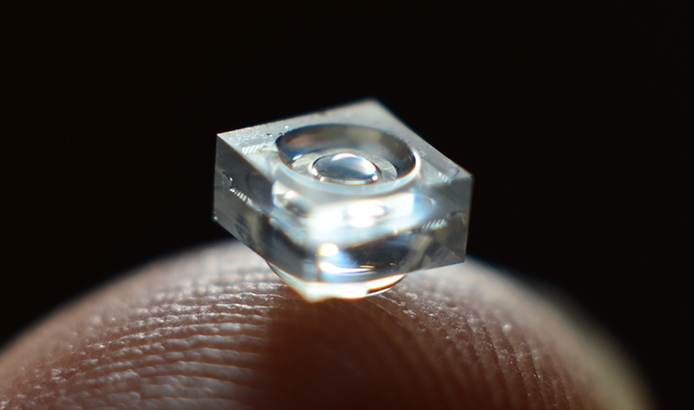

超·小型成型

也可以活用晶圆级镜片工艺的特征一次大量生产出1.0mm见方的镜片等这种超小型叠加透镜单元。

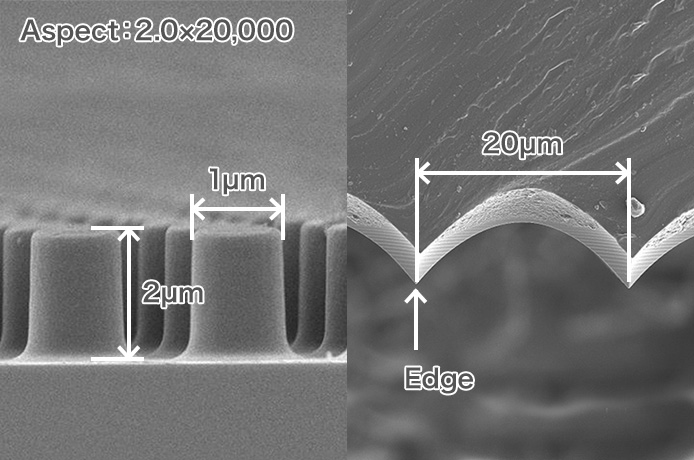

超·微细成型

可以成型次微米级的、头端呈锐角且非常纤细的棱镜透镜,以及高精度厚度公差的透镜。此外还可以成型纳米级的超微细类产品。

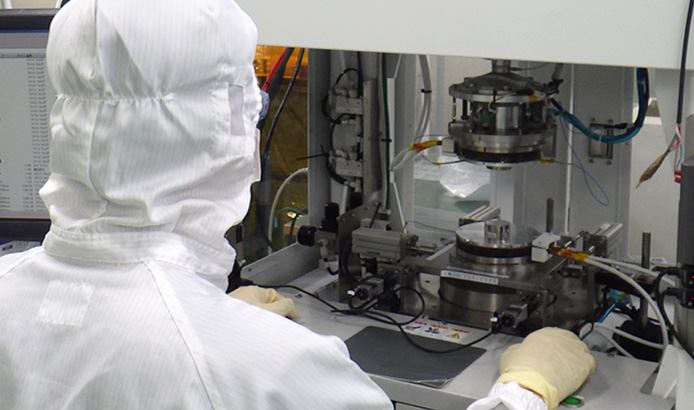

成型工艺

从活用独家素材制造而成的环氧树脂及硅树脂中选用符合所要求性能的材料,通过光学设计及相关技术对客户提供解决方案。利用大赛璐的独家压印成型技术可高效生产出高精度晶圆级镜片。也可以进行纳米~微米级的表面加饰和一体成型。
此外,耐热(耐焊接制程)性能出色,也可应用于电子零部件贴装中。所谓压印成型是指将热硬化性或光硬化性树脂夹入铸模(模具)中,转印花纹的加工技术。刻在压印用铸模上的表面形状可如实地转印到树脂上。本公司的核心技术有材料设计技术、成型加工技术以及成型品的2、3维评价/解析技术,可高效生产出高精度光学元件(透镜)。

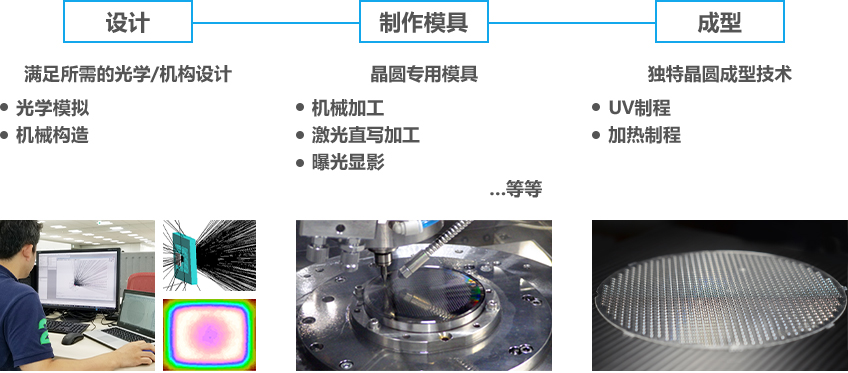

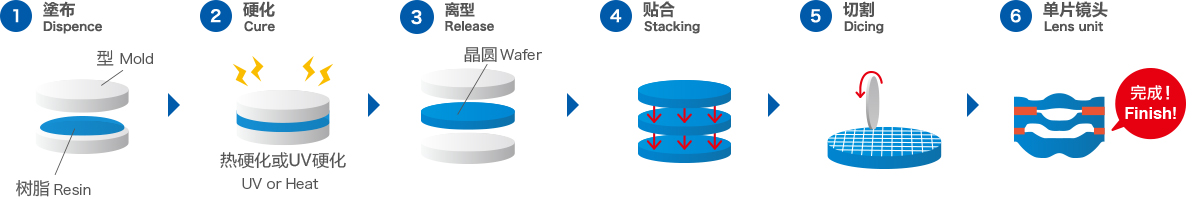

制造晶圆级镜头的过程

成型机
晶圆
晶片

解决方案案例

一站式解决方案

工艺解决方案

晶圆级镜片和基片的一并拼接
可通过晶圆之间的贴合实现工艺的效率化。

实用性解决方案

相机组装时的免调焦
可生产免装配的单元。
赋予晶圆级光学镜片新的功能与应用
