纳米银墨水•纳米银浆
(Picosil™)
Picosil™的特征
- 低温烧结
- 表面平滑性
- 低电阻
- 高固含量

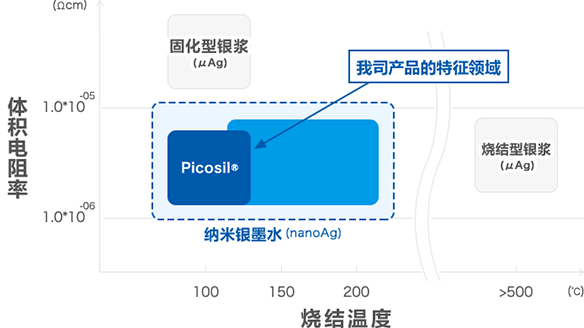

将直径为纳米级别的银粒子分散在溶剂中,制得导电墨水,再经过印刷、低温加热处理(100℃~)后,可以形成低电阻的导电膜。
此外,配合最佳打印条件,可以形成具有高平滑性(Ra<100nm)的导电膜。
※以上数值并非保证值。

Picosil™可以对应的打印方法

本公司正致力于开发适合各类打印工艺特性的纳米银粒子墨水、银浆。其中,具有代表性的打印工艺有喷墨打印和丝网印刷。每个工艺的特征及所需要的墨水性能也各不相同。譬如,喷墨打印是无需印刷版、可以直接向基材打印的工艺方法,但该工艺需要从小直径喷嘴中喷出墨水,因此需将墨水粘度调整至数mPa·s这一极其低的数值。而丝网印刷,虽然需要使用印刷版,但能够实现在多种基材、短时间内的印刷。在这个工艺中,需要在版中填充墨水印刷,因此为了不使填充后的墨水发生向周围渗开,需要将墨水粘度调整至十万mPa·s之高。正如上述所说,适应各打印工艺的墨水物性(粘度)各有不同,配合工艺选择合适的粘度范围的墨水尤为重要。
为了符合客户要求印刷工艺、目的,Picosil™兼备从低粘度至高粘度,大范围内一应俱全。
Picosil™代表性的特性
低粘度类型(DNS-0163I)
※可以对应量产
粘度 | 8~12mPa・s |
---|---|
银含量 | 48~52wt% |
标准烧结条件 | 120℃ 30min |
体积电阻率 | 5~10µΩ・cm |
※以上数值并非保证值。

中粘度类型(DNS-0351P)
剪切速率1/S=10粘度 | 10~20Pa・s |
---|---|
银含量 | 60~65wt% |
标准烧结条件 | 120℃ 30min |
体积电阻率 | 5~10µΩ・cm |
※以上数值并非保证值。

高粘度类型(DNS-0409P)
※可以对应量产
剪切速率1/S=10粘度 | 90~100Pa・s |
---|---|
银含量 | 65~70wt% |
标准烧结条件 | 120℃ 30min |
体积电阻率 | 5~10µΩ・cm |
※以上数值并非保证值。

- 印刷实例
-

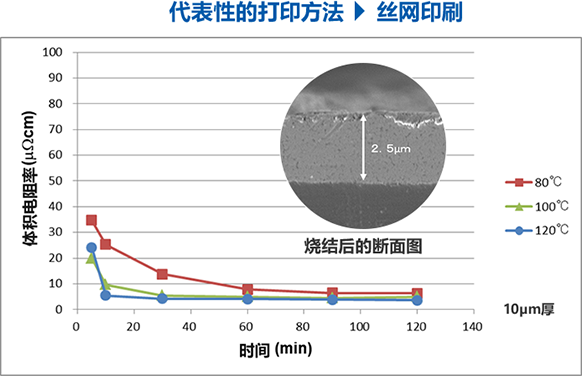

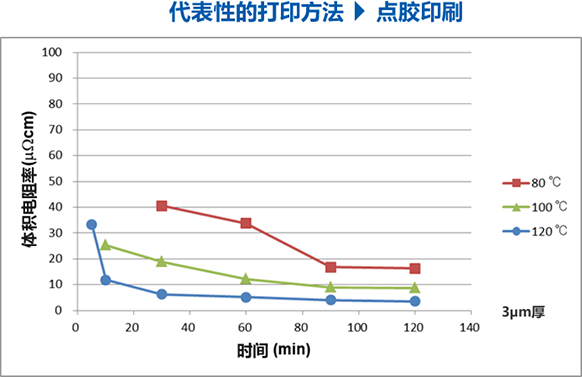

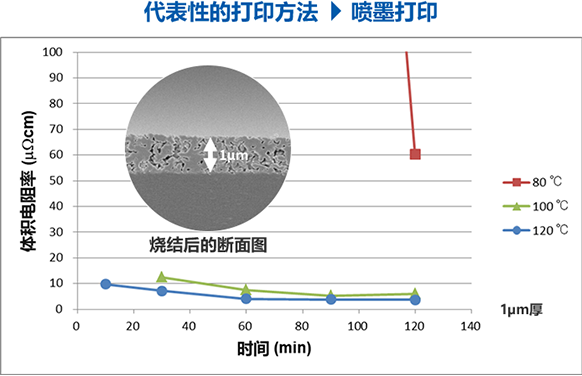

喷墨打印(~1μm厚) 点胶印刷 丝网印刷(~10μm厚) 压印 凹版胶印(Gravure Offset印刷)用
纳米银粒子

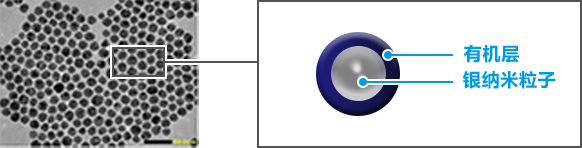

Picosil™的纳米银粒子的平均粒径为20~100nm,银粒子被有机层包裹。
该有机层能提高墨水在有机溶剂中的分散性,同时还具有抑制粒子间凝聚的功能,能够维持纳米银墨水的贮存稳定性。
此外,还将有机层设计为在打印后烧结时,低温加热下易挥发的配方。
纳米银粒子墨水・银浆

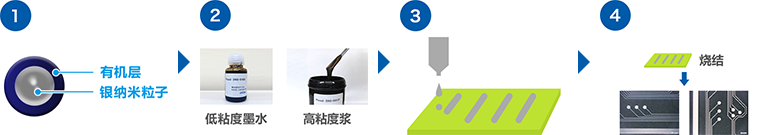

纳米银墨水・银浆Picosil™,通过纳米银粒子与溶剂等的组合,可以在大范围内对应适用于喷墨打印的低粘度墨水、至丝网印刷用的高粘度银浆。
其设计适用于各种打印工艺,通过打印后的加热(烧结),能够形成导电图案。
