环氧树脂

环氧树脂

大赛璐的脂环族环氧树脂是通过使用过氧乙酸的环氧化反应合成的，与双酚A缩水甘油醚型等通用环氧树脂的不同之处在于，该类产品不含氯。
另外，由于其结构中不含苯环，内部有一个直接连接在脂环骨架上的环氧基，因此其固化性和固化物的物理性能与具有末端环氧基的通用环氧树脂也不同 。

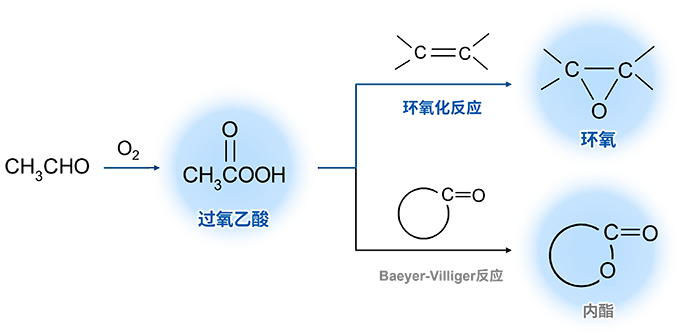

大赛璐的氧化技术

大賽璐利用过氧乙酸的氧化反应技术，开发了包括脂肪族环氧树脂在内的多种化合物。

环氧树脂的特性

  • 不使用环氧氯丙烷作为原料，不含氯
  • 耐热性高（高Tg）
  • 与缩水甘油醚相比阳离子反应性高
  • 粘度低，流动性高

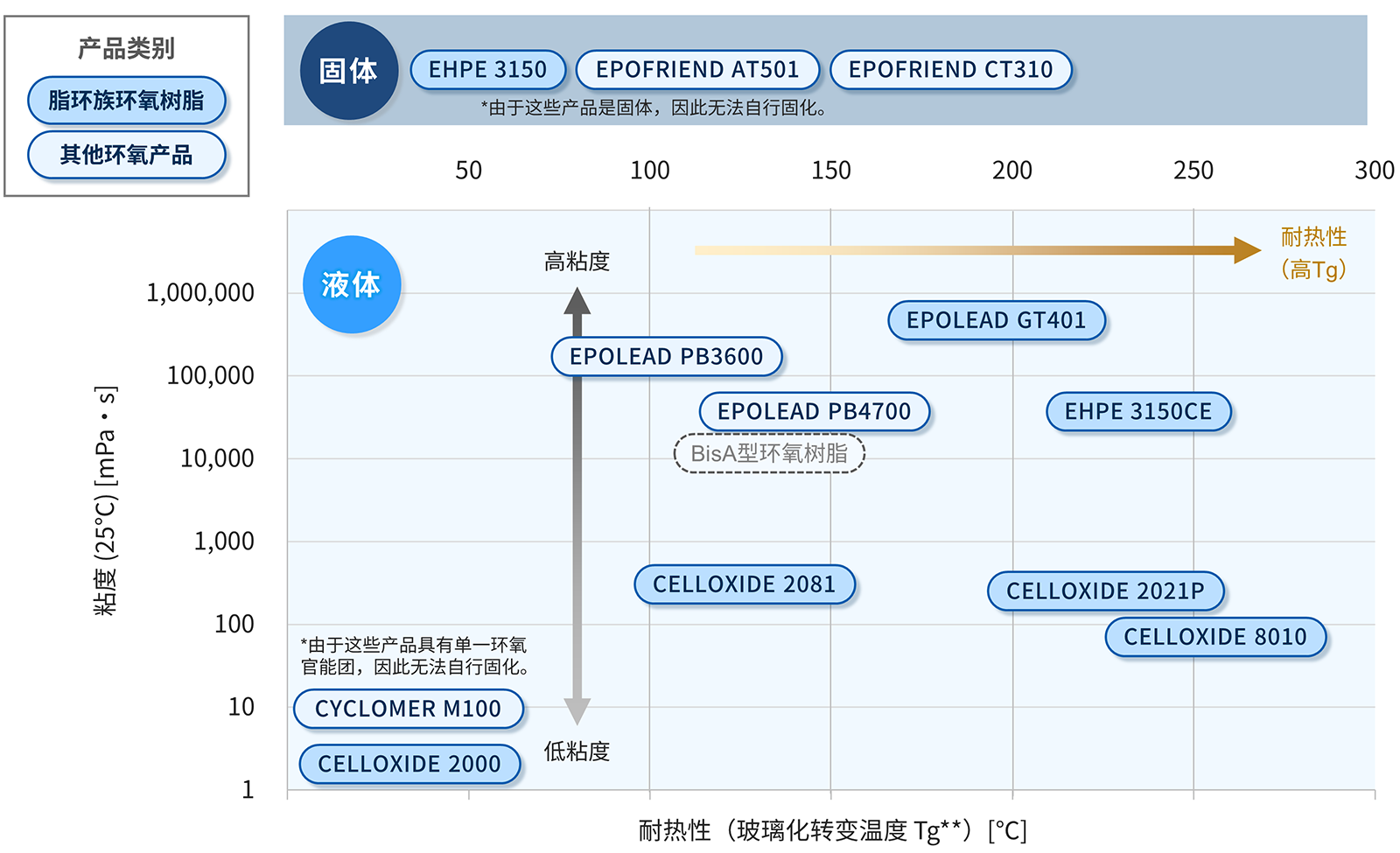

环氧树脂产品

**固化体系：酸酐（RIKACID MH-700：新日本化学株式会社（酸酐当量/环氧当量=0.9））
固化条件：100℃×2hr+150℃×2hr

脂环族环氧树脂

横向滑动屏幕以查看更多信息

品名 类别 结构式 外观
(常温)		 粘度
[mPa・s]		 环氧当量
[g/eq]		 色相
（APHA）		 特征
CELLOXIDE 2021P 脂环族双环氧树脂
液体 240
（25℃）		 130 10
  • 优异的固化物特性
    （耐热性/耐候性/透明性等）
  • 低粘度（240ｍPa・s/25℃）
CELLOXIDE 8010 脂环族双环氧树脂 不披露 液体 64
（25℃）		 100 5
  • 高玻璃化转变温度
  • 快速固化
  • 低粘度（64ｍPa・s/25℃）
CELLOXIDE 2081 柔性脂环族双环氧树脂
液体 96
（45℃）		 200 30
  • 可以增加柔性
  • 低粘度（96ｍPa・s/45℃）
CELLOXIDE 2000 乙烯基环己烯单环氧树脂
液体 2
（25℃）		 126 5
  • 低粘度（2ｍPa・s/25℃）
  • 应用：反应性稀释剂

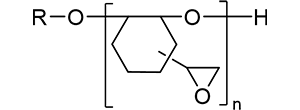

EHPE 3150 多官能脂环族环氧树脂
固体 ― 177 20
（25%丙酮溶液）
  • 优异的固化物特性
    （耐热性/耐候性/透明性等）
  • 用途：固化物主剂
EHPE 3150CE 用脂环族环氧树脂稀释的
EHPE 3150		 ― 液状 44,400
（25℃）		 150 55 ―

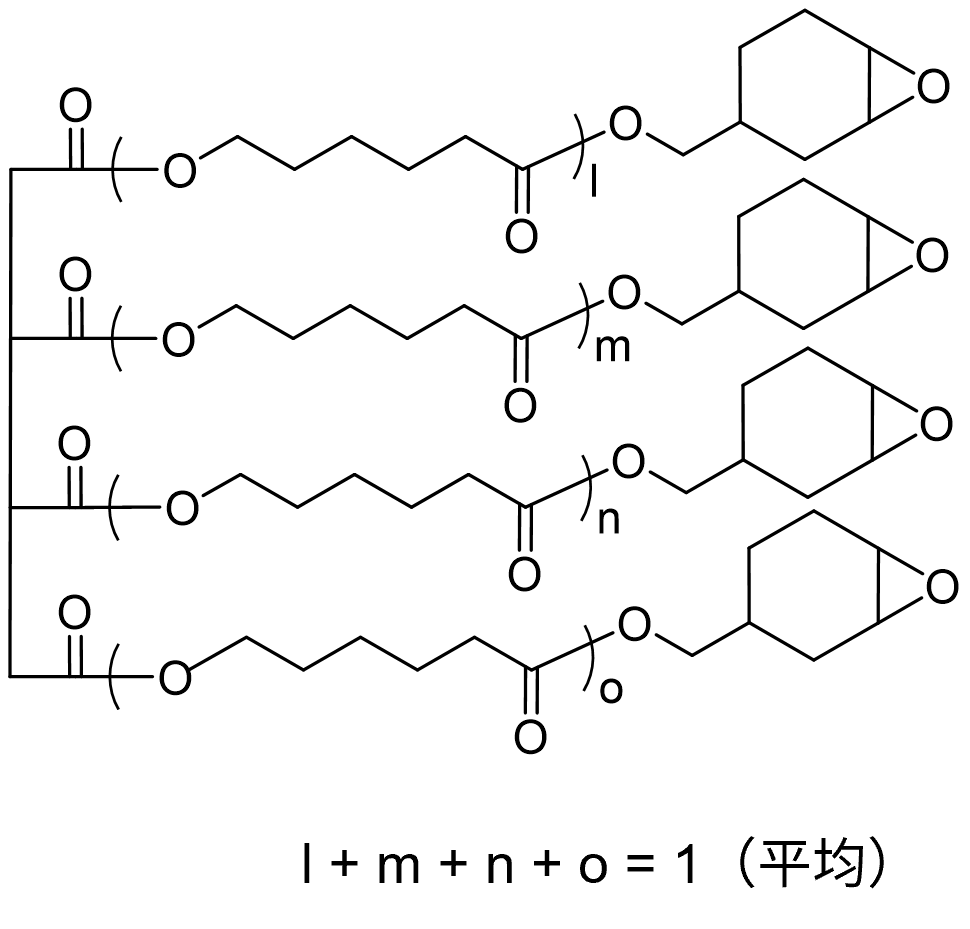

EPOLEAD GT401 四官能脂环族环氧树脂
液体 2,280
（70℃）		 220 60
  • 优异的固化物特性
    （柔软性/耐热性/耐候性等）
  • 高反应活性
  • 用途：固化物主剂

上面提供的值是典型值，不应视为标准。

其他环氧产品

横向滑动屏幕以查看更多信息

品名 类别 结构式 外观
(常温)		 粘度
[mPa・s]		 环氧当量
[g/eq]		 色相
（APHA）		 特征
CYCLOMER M100 含脂环族环氧基团的
甲基丙烯酸酯
液体 9
（25℃）		 205 40
  • 高稳定性
  • 低粘度（9ｍPa・s/25℃）
EPOLEAD PB3600 环氧化聚丁二烯
（端基：OH）
液体 29,000
（45℃）		 193 30
  • 优异的固化物特性
    （橡胶弹性/耐冲击性/耐弯曲性等）
  • 与环氧树脂优异的相容性
EPOLEAD PB4700 环氧化聚丁二烯
（端基：H）
液体 6,300
（45℃）		 165 15
EPOFRIEND AT501 环氧化热塑性弹性体
颗粒 ― 1,055 ―
  • 具有热塑性特性的橡胶弹性
  • 与各种塑料具有优异的相容性
  • 对各种材料具有优异的粘合性能
EPOFRIEND CT310 环氧化热塑性弹性体
颗粒 ― 2,125 ―

上面提供的值是典型值，不应视为标准。

环氧树脂的固化适配性

横向滑动屏幕以查看更多信息

品名 热阳离子 紫外线阳离子 酸酐 胺 酚醛树脂 自由基反应
CELLOXIDE 2021P 优 优 优 差 优 差
CELLOXIDE 8010 极优 极优 优 差 优 差
CELLOXIDE 2081 优 优 优 差 优 差
CELLOXIDE 2000 1） N/A N/A N/A N/A N/A N/A
EHPE 3150 N/A2） N/A2） 优 优 优 差
EHPE 3150CE 优 优 优 优 优 差
EPOLEAD GT401 优 优 优 差 优 差
CYCLOMER M100 优 优 优 差 优 优
EPOLEAD PB3600 优 优 优 优 优 差
EPOLEAD PB4700 优 优 优 优 优 差
EPOFRIEND AT501 N/A2） N/A2） 优 优 优 差
EPOFRIEND CT310 N/A2） N/A2） 优 优 优 差
（比较）
BisA型环氧树脂		 较差 较差 优 优 优 差
  1. 本产品为单官能团产品，无法自行固化。
  2. 本产品为固体，无法自行固化。
