何谓晶圆级镜片?

晶圆级镜片是以大赛璐独家的高耐热光学级树酯为原料,以类似晶圆的生产形式批量生产,然后进行切割后制造而成的镜片。

在以往的注塑成型工艺中,一次只能以单个镜片的方式生产出几十个左右镜片,而晶圆级镜片一次能够生产出数百至数千个镜片。此外,该工艺技术除了适合大量生产之外,还突破了注塑成型的局限性,可生产出具有可塑形、薄型、小型等特色的产品。
此外,晶圆级镜片不仅具有工艺方面的优势,镜片材料还使用了大赛璐所开发的耐热树脂,可用于回流焊工艺。

晶圆

晶圆级树脂透镜(WLO)

成型工艺

从独家开发的环氧树脂及硅树脂中选用符合所要求性能的材料,通过光学设计及相关技术为客户提供全套解决方案。利用大赛璐的独家压印成型技术可高效生产出高精度晶圆级镜片。也可以进行纳米到微米级的表面精度和一体成型。

此外,大赛璐晶圆级镜片耐热(耐回流焊)性能出色,可直接应用于电子零部件封装工艺中。所谓压印成型是指将热硬化性或光硬化性树脂置入模具中去转印图案的加工技术。刻在压印用模具上的表面形状可如实地转印到树脂上。本公司的核心技术包括材料设计技术、成型加工技术以及成型品的2、3维评价/解析技术,可高效生产出高精度的光学透镜。

晶圆级树脂透镜(WLO)的制造工艺 晶圆级树脂透镜(WLO)的制造工艺

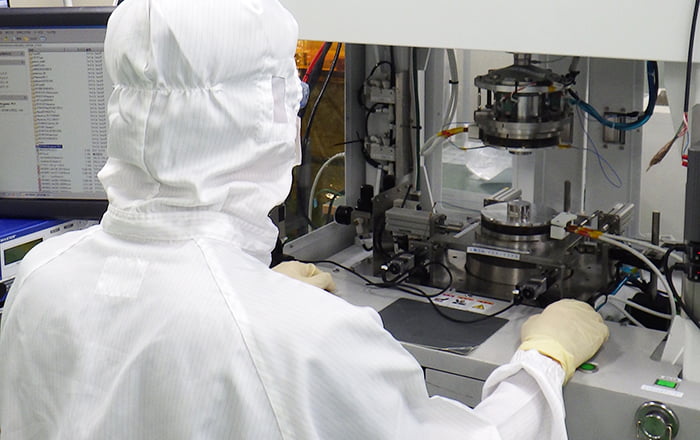

成型机

成型机

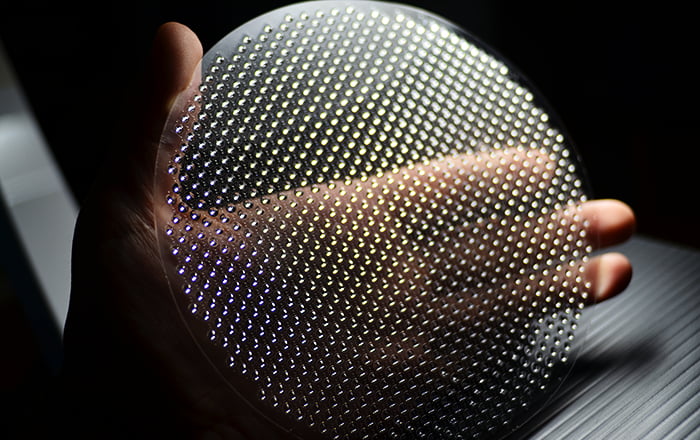

晶片

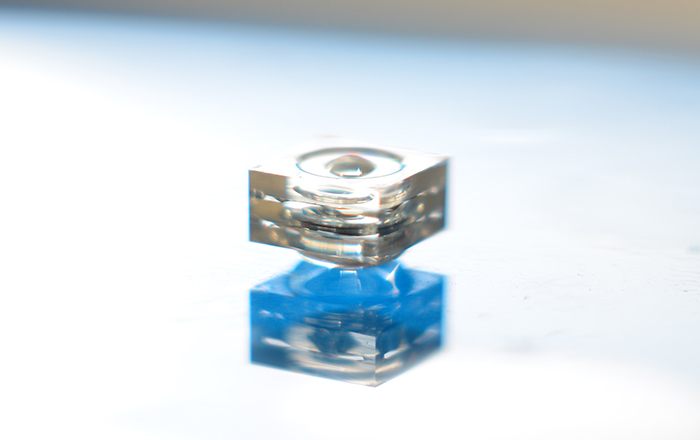

(树脂晶圆上取下的)单个透镜

开发流程

开发流程

性能评价和加工案例

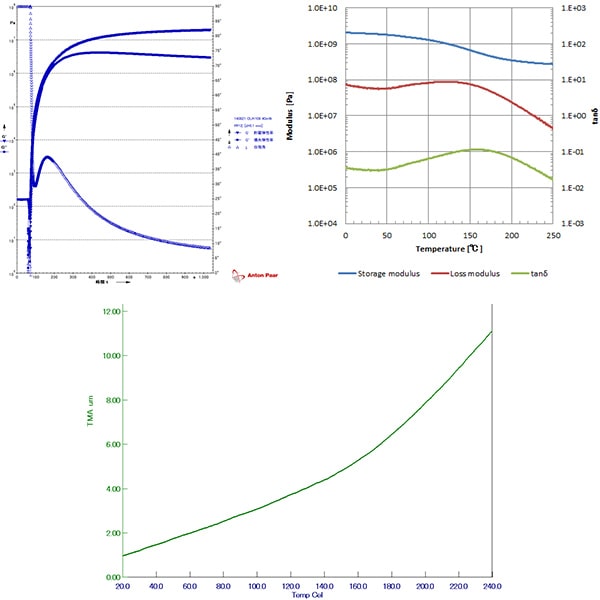

材料测试
  • 流变仪
  • 动态热机械分析(DMA)、热机械分析(TMA)
  • 差示扫描量热法(DSC)
材料性能测试

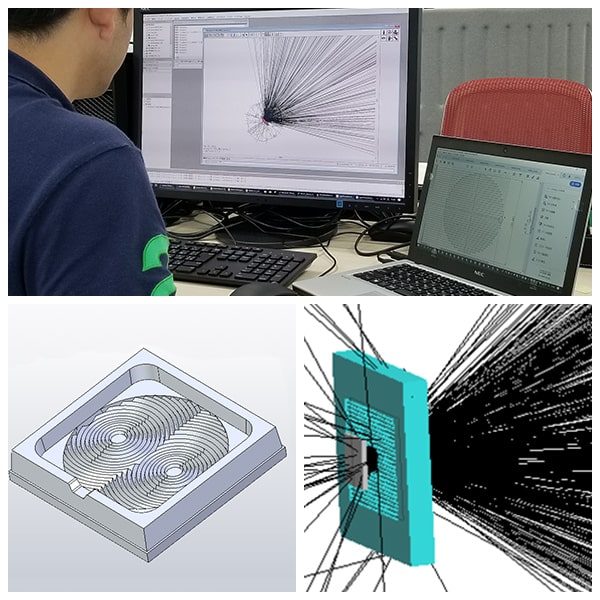

光学/机械设计
  • 光学模拟
  • 3D/2D制图
设计

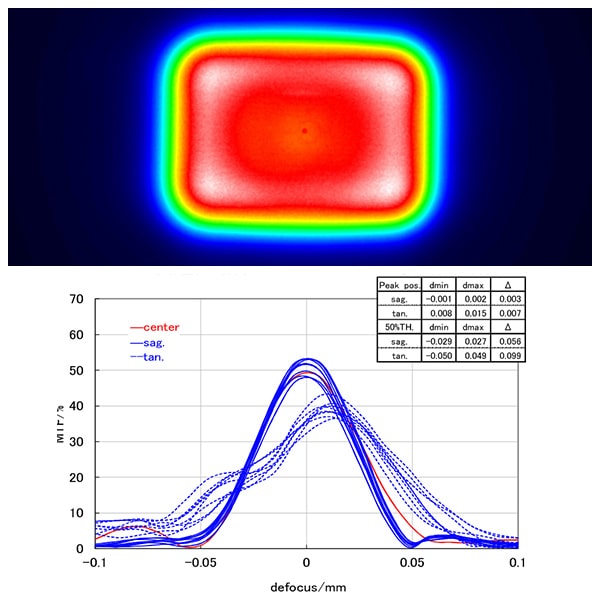

光学测试
  • 均匀性测试装置
  • 调制传递函数(MTF)
光学性能测试

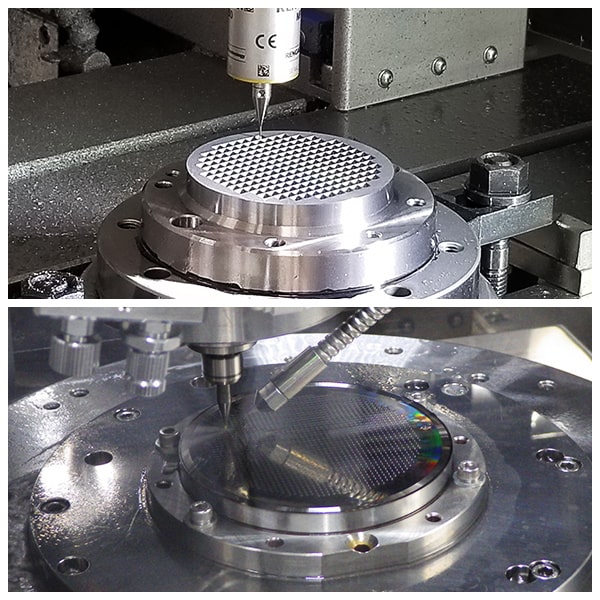

模具加工
  • 机械加工
  • 光刻
  • 激光
成型

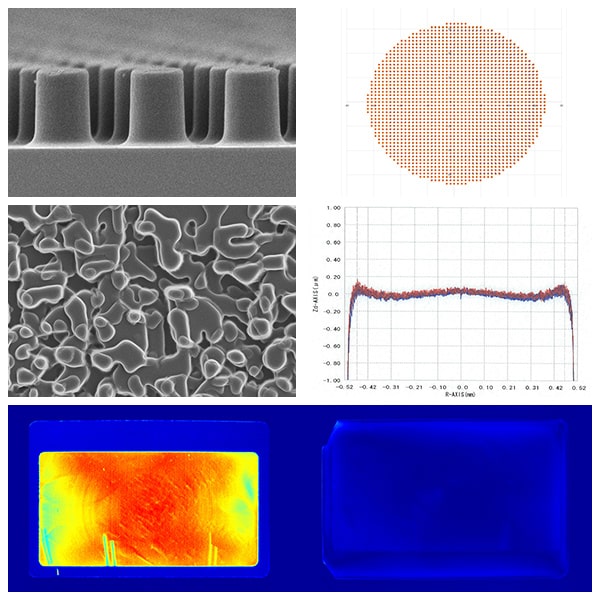

机械性能测试
  • 扫描电子显微镜(SEM)、透射电子显微镜(TEM)
  • 应力测试
  • 镜片形状测试
  • 晶圆位置精度测试
表面轮廓及机械性质测定
