光学镜片

话题

本公司关于透镜的介绍宣传册已制作完成。
详情见: 宣传册

产品特点

一般来说塑料镜片比玻璃镜片更易加工成型,因此设计范围广且需求量大。但另一方面,使用注塑型的镜片也存在耐热性差的缺点。大赛璐镜片产品使用长期耐热性优异的热、光硬化性树脂制成,即使经历260℃左右的回流焊工序仍能保持原有透明度和形状,因此非常适合用于零部件装配的自动化。
此外,由于采用了不需要玻璃基板的晶圆级镜片制造工艺,镜片设计的自由度高,因此我们可制作广视角镜片和短焦距镜片,还可通过制成超薄型/超小型器件以满足节约空间的要求。

产品特点

大赛璐的成型技术

超小型成型

超小型成型

利用晶圆级镜片工艺可以一次大量生产出小于1.0mm见方的超小型叠层镜片单元。

超薄型成型

超薄型成型

就以往的注塑成型技术而言,200‐300微米的厚度已经是极限,然而利用大赛璐的独有工艺,有些形状甚至可以制造出50微米以下的超薄型镜片。

超微细成型

超微细成型

可实现次微米级、尖端呈锐角且非常纤细的棱镜型透镜成型,甚至还可进行纳米级超微细图样的成型。

高深宽比透镜的成型

高厚宽比透镜的成型

可进行注塑成型难以实现的高深宽比(厚度方向较大)镜片形状和外形结构的成型。

产品介绍

传感光学(传感器用光学构件)

传感光学(传感器用光学构件)
传感光学(传感器用光学构件)
概要
  • 我们可以制造亚微米级精细形状的镜片。
  • 从设计到成型可以做到一体化制造。
  • 可以实现专用于更小/更薄型号的模块化设计。
用途
  • 移动设备(智能手机、穿戴式终端)
  • 智能家居设备
  • 机器人、无人机等
使用例
  • 运动传感器
  • 3D映射
  • 距离测量传感器
  • 生物识别等

照明光学 (照明用光学构件)

照明光学 (照明用光学构件)
照明光学 (照明用光学构件)
概要
  • 可见光LED、红外线LED、VCSEL(激光)等,可进行基于光源的镜片设计及制造。
  • 可量产通过注塑成型很难制造的薄型/小型/复杂形状的镜片,可实现符合规格的光学特性。
  • 也可应对数百万个/月的制造量要求。
用途
  • 闪光灯透镜
  • 智能家居设备
  • 机器人、无人机等
使用例
  • 运动传感器
  • 生物识别
  • 3D分割
  • 用于其他光源的扩散镜头

成像光学 (摄像用光学构件)

成像光学 (摄像用光学构件)
成像光学 (摄像用光学构件)
概要
  • 可支持高深宽比透镜,可支持免调焦透镜。
  • 可适用于回流焊制程工艺。
  • 可支持晶圆独有的叠加及光学涂层。
用途
  • 住宅安全
  • 公司内监控镜头
  • 超小型摄像镜头等
使用例
  • 运动传感器
  • 准直透镜
  • 生物识别

光学元件定制(其他光学构件)

光学元件定制(其他光学构件)
光学元件定制(其他光学构件)

我们将根据顾客的要求,提供适用于各种应用软件的最优光学构件。

功能一览

设备小型/薄型化 设备节电 设计的确保 耐久性 多功能化 定制性
解决方案 耐高温工艺(260℃)镜片 免调焦镜片 隐形镜片 耐恶劣环境镜片 加膜镜片 满足必要功能的定制镜片
用途示例 智能手机
VR
家庭设备 智能手机
家庭设备
智能手机
车载镜片
智能手机
工业机器人
智能手机
机器人
汽车
可穿戴设备
核心技术 耐热性(耐回流焊)材料的成型技术 高精度晶圆叠层技术
高精度成型技术
不局限于特定形状的成型技术 材料技术 镜片+银线添加技术 成型技术
产品示例 微透镜聚光传感器镜片
扩散镜片
焦距稳定的镜头组聚光传感器镜片 菲涅尔透镜产品示例 传感器用光学器件聚光传感器镜片
扩散镜片
印刷导线透镜扩散镜片 定制化透镜聚光传感器镜片
扩散镜片
设备小型/薄型化
解决方案 耐高温工艺(260℃)镜片
用途示例 智能手机
VR
核心技术 耐热性(耐回流焊)材料的成型技术

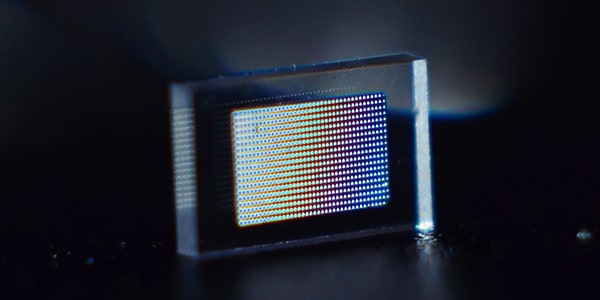

产品示例 微透镜聚光传感器镜片
扩散镜片
设备节电
解决方案 免调焦镜片
用途示例 家庭设备
核心技术 高精度晶圆叠层技术
高精度成型技术

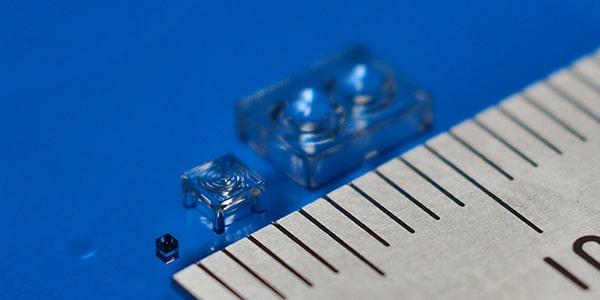

产品示例 焦距稳定的镜头组聚光传感器镜片
设计的确保
解决方案 隐形镜片
用途示例 智能手机
家庭设备
核心技术 不局限于特定形状的成型技术

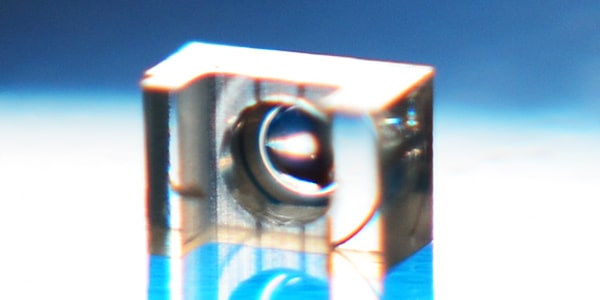

产品示例 菲涅尔透镜产品示例
耐久性
解决方案 耐恶劣环境镜片
用途示例 智能手机
车载镜片
核心技术 材料技术

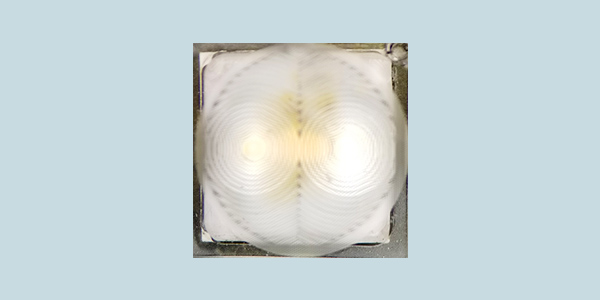

产品示例 传感器用光学器件聚光传感器镜片
扩散镜
多功能化
解决方案 加膜镜片
用途示例 智能手机
工业机器人
核心技术 镜片+银线添加技术

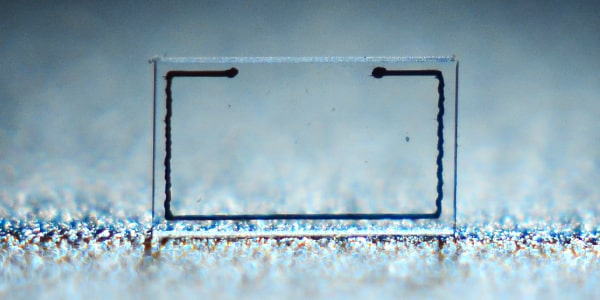

产品示例 印刷导线透镜扩散镜片
定制性
解决方案 满足必要功能的定制镜片
用途示例 智能手机
机器人
汽车
可穿戴设备
核心技术 成型技术

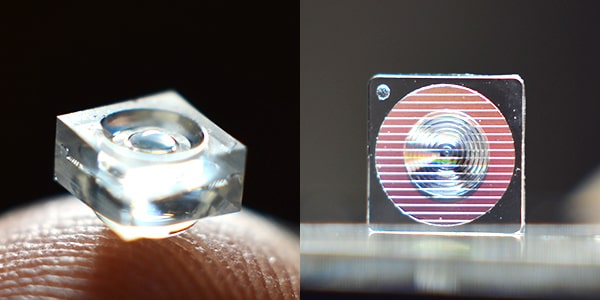

产品示例 定制化透镜聚光传感器镜片
扩散镜片
