機能一覧

各光学素子の機能は以下の通りです。

横にスクロールします。

製品名 ソリューション 用途 要素技術 耐熱性

フレネルレンズ

リフロープロセスへの対応が可能 スマートフォン
フラッシュ向け
微細プリズム成型技術

300℃までの
優れた耐熱性

リフロー実装可能

コリメーター
レンズ

独自開発の高屈折な樹脂材料による
レンズの小型/薄型化が可能
レーザーのコリメーション 高屈折樹脂材料

マイクロ
レンズアレイ

トップハット型からCos-3以上のバットウィング特性を有し、光強度があり、高精度のセンシングが可能 3Dセンシングをメインとした光源のディフューザー 微細プリズム成型技術

i-Cutレンズ

レンズを一括でウエハ状に成形後、レンズを切り出す際に、様々な形状で対応が可能 高さ・幅調整が必要な各種スマートデバイス ウエハレンズ成形/
加工技術

シリンドリカル
レンズ

ウエハレンズを球面/非球面、凸と凹の形状を組み合わせた様々なレンズ設計が可能 VCSEL/レーザーなどの補正 形状制約のない金型加工と自社樹脂材料

拡散プレート

厚さ50ミクロン以下のナノサイズの超微細パターンでの成形が可能
入射光を均一に拡散させる
照明・光源機器 微細プリズム成型技術

透明プレート

ガラスと同等以上透過率の高い自社製樹脂 センサーなどの
カバーガラス
高い透過率を実現する自社樹脂材料

追加機能

スペーサー機能が一体化した、高アスペクト比を持ったレンズ・メカ構造の成型が可能です。

横にスクロールします。

アドバンテージ 従来
(ガラスハイブリッド)
ダイセル
(全樹脂)
シェイプの自由度 メニスカス不可
サグの厚みの制限
メニスカス可能
厚い/薄いサグが可能
少ない成分 スペーサー必要 スペーサー不要
信頼性が高い 剥離懸念あり 剥離懸念なし
厚みの精度 ~+/- 10 um +/- 2~4 um
構造

超小型積層レンズユニット

ウエハレンズによる積層レンズユニット

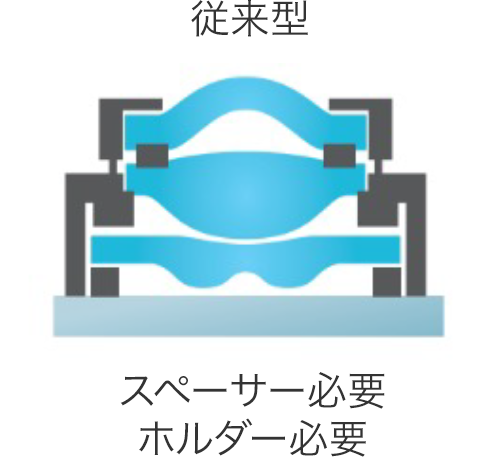

従来型

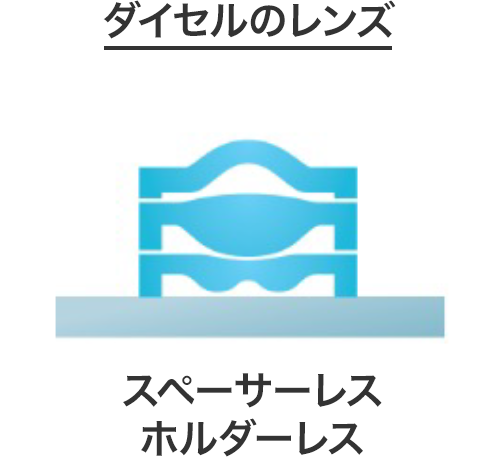

ダイセルのレンズ
複数レンズを直接積層したユニットの製造が可能です。スペーサー/ホルダーレスによる軽量化やコストダウンが実現できます。
また、ガラス等の異種部材との積層によるユニット製作も可能です。
サイズ/用途

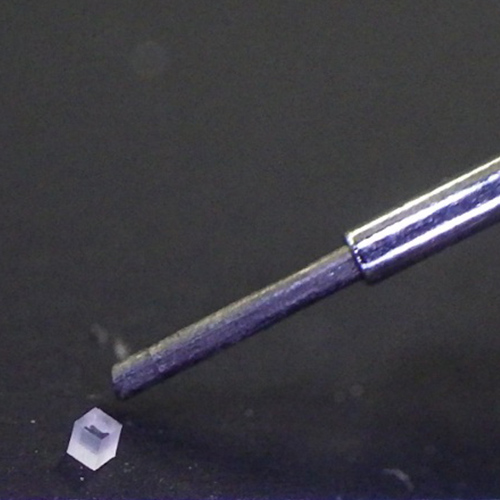

ホルダーレスにより、レンズユニットのサイズは1mm角以下での対応が可能です。

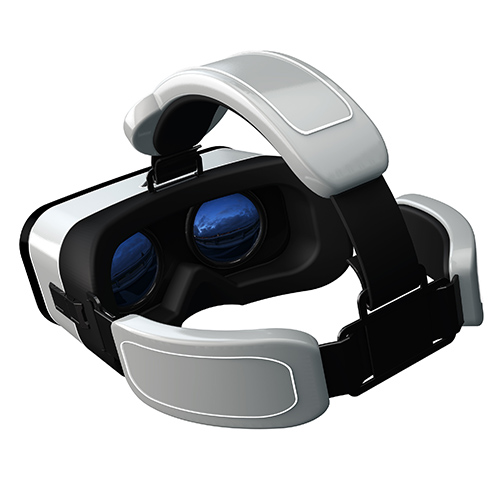

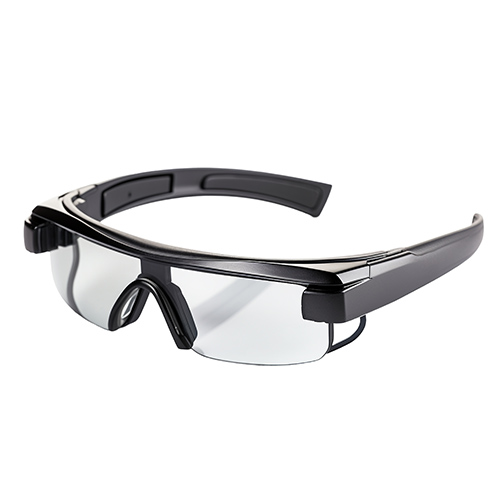

小型化が要求されるVR/AR/MRデバイスの目や顔など生体情報のトラッキングや3Dセンシングに最適です。

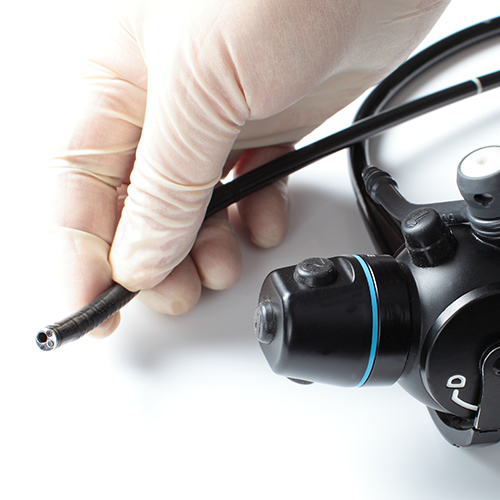

また、内視鏡の外径の極細化が実現でき、生体への影響を削減する事が出来ます。

光学コーティング

反射防止膜や遮光膜などの様々な光学コーティング対応が可能です。
