オプティカルレンズ

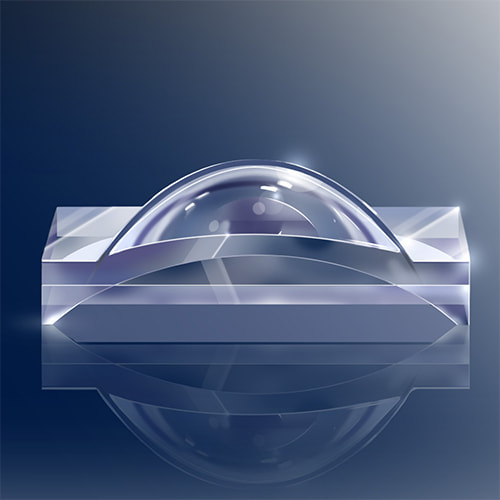

ダイセルのウエハーレベルレンズはプラスチック製で、ガラスやガラスとプラスチックの複合レンズに比べ、より小さく薄い形状にできます。これにより、より複雑で自由な光学設計1)が可能です。さらに、一般的なプラスチックレンズ(耐熱性150℃)に比べ、260℃以上の耐熱性があるため、レンズ組み込みの自動化2)など、お客様の生産性向上に貢献します。センシング用カメラで多くの採用実績があります。

  1. 視野角、焦点距離等
  2. 260℃の半田リフロー工程
オプティカルレンズ

製品の特長

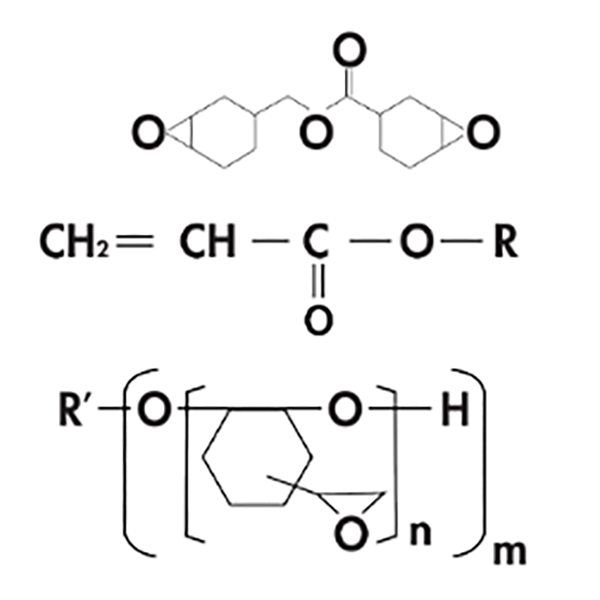

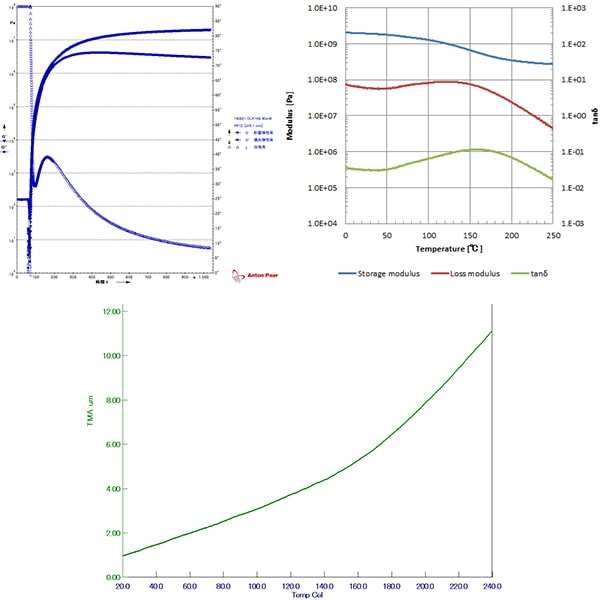

一般的に樹脂レンズはガラスよりも加工のしやすさから設計の幅が広く、多くの需要があります。その反面、熱可塑性樹脂を用いたレンズは熱に弱いという短所もございます。当社のレンズは長期耐熱性に優れた熱/光硬化性樹脂による製造を行うため、約260℃のリフロー工程を通しても透明度と形状を保持するので、部品組立の自動化に最適です。
また、ガラス基板を必要としないウエハーレンズ製法によりレンズ設計の自由度が高いため、広い視野角を有するレンズや短い焦点距離を有するレンズも作製でき、超・薄型/小型デバイスによる省スペース化も可能です。

製品の特長

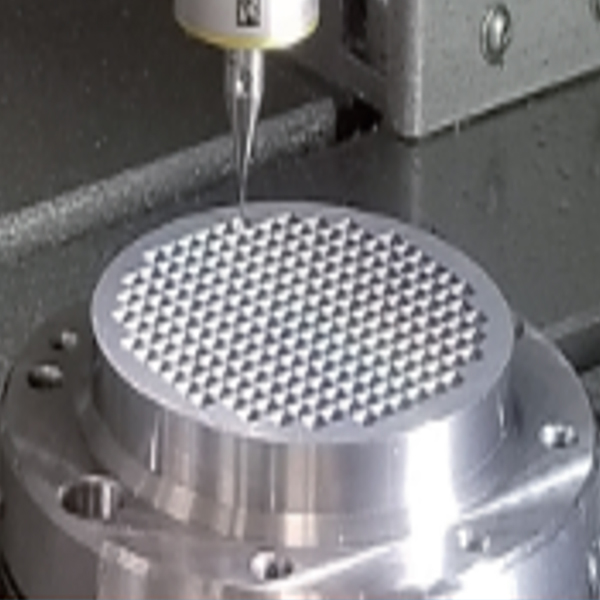

当社の成形技術

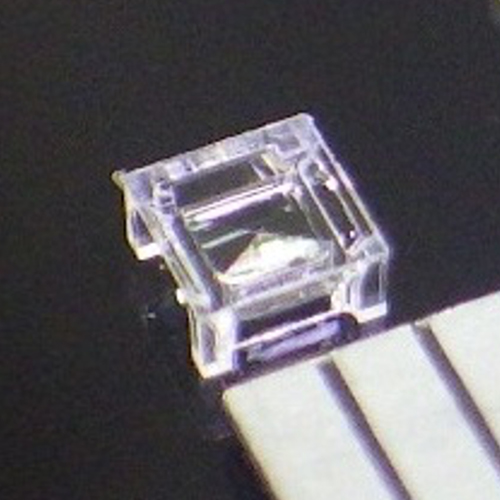

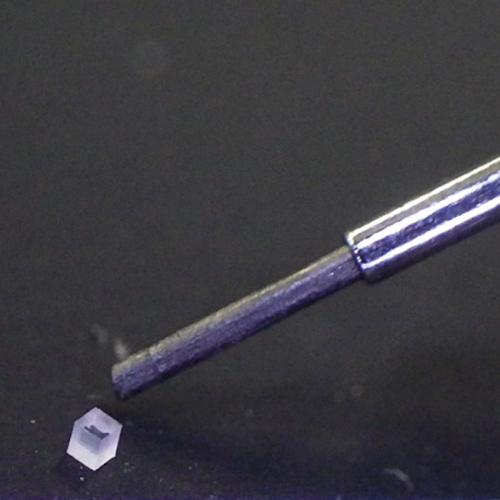

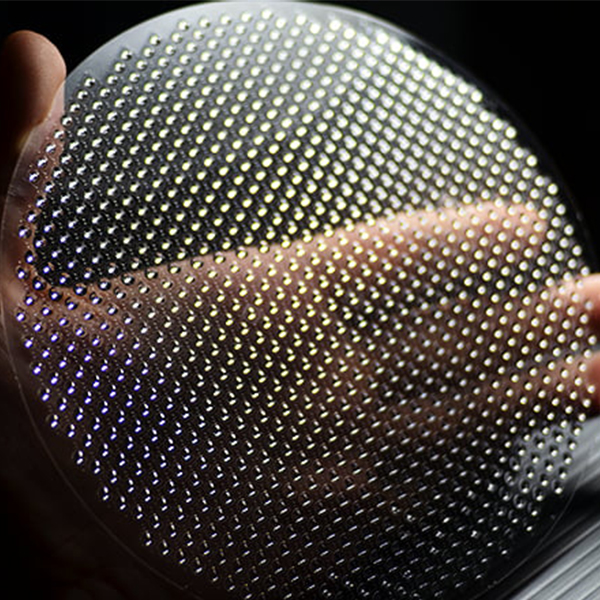

超・小型成形

超・小型成形

1.0mm角未満のレンズなど、ウェハーレベルレンズプロセスの特徴を活かした超小型積層レンズユニットも一度に大量生産できます。

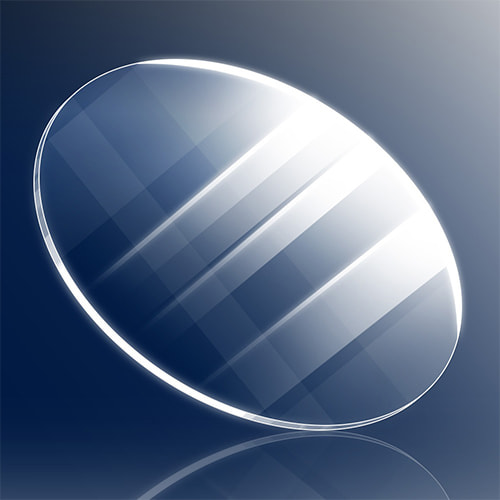

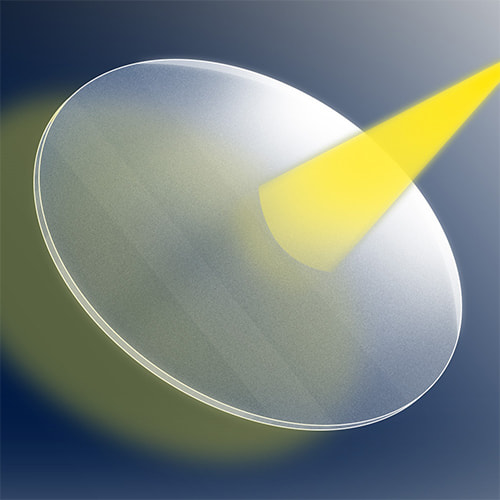

超・薄型成形

超・薄型成形

従来の射出成型では200-300ミクロンの厚さが限界でしたが、形状によっては50ミクロン以下の超薄型レンズも作れます。

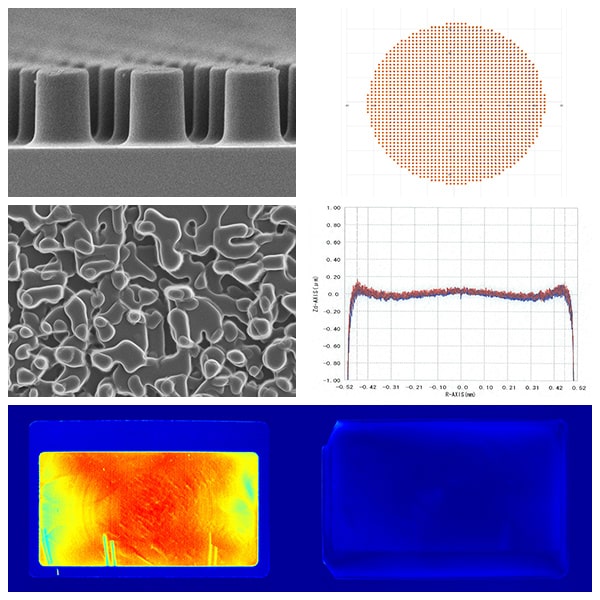

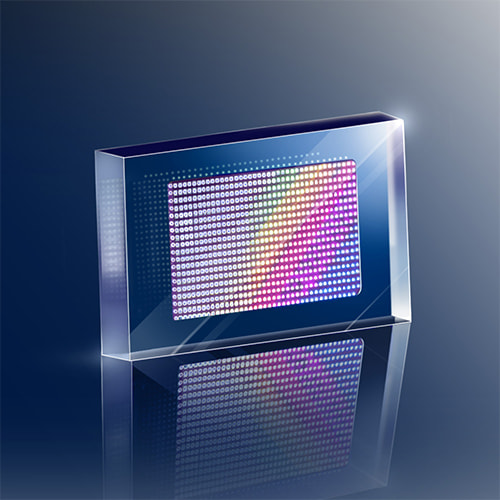

超・微細成形

超・微細成形

サブミクロンサイズで、先端が鋭角で 非常に細かいプリズムレンズの成形が可能です。さらにナノサイズの超微細パターンも成形することができます。

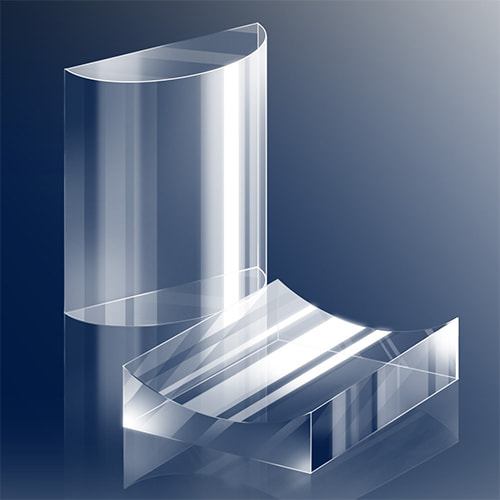

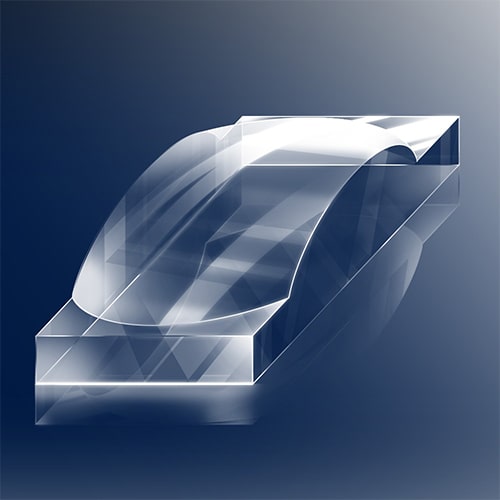

高偏肉比成形

高偏肉比成形

射出成形では実現が困難な、高い偏肉比(アスペクト比)をもったレンズ形状やメカ構造の成型が可能です。

製品紹介

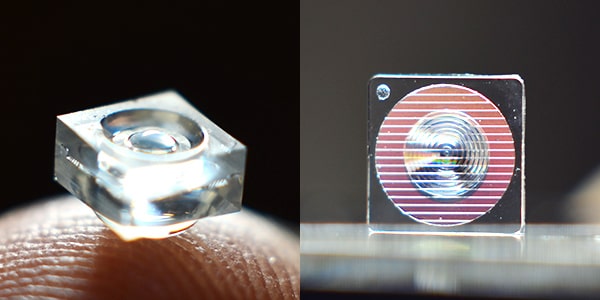

センシングオプティクス
(センサー用光学部材)

センシングオプティクス(センサー用光学部材)画像
センシングオプティクス(センサー用光学部材)画像
概要
  • サブミクロンオーダーの微細形状を有するレンズが製造可能です。

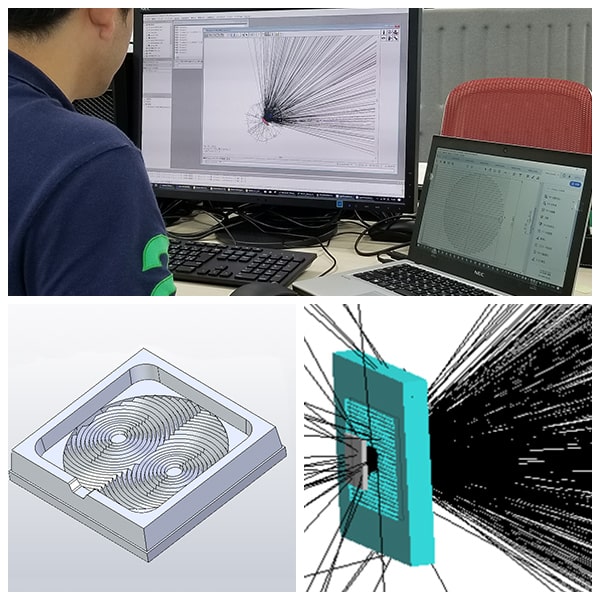

  • 設計から成形までの一貫した製造が可能です。
  • より小型/薄型に特化したモジュール設計を可能にします。
用途
  • モバイル機器(スマートフォン、
    ウェアラブル端末)
  • スマートホームデバイス
  • ロボット、ドローン など
使用例
  • モーションセンサー
  • 3Dマッピング
  • 測距センサー
  • 生体認証 など

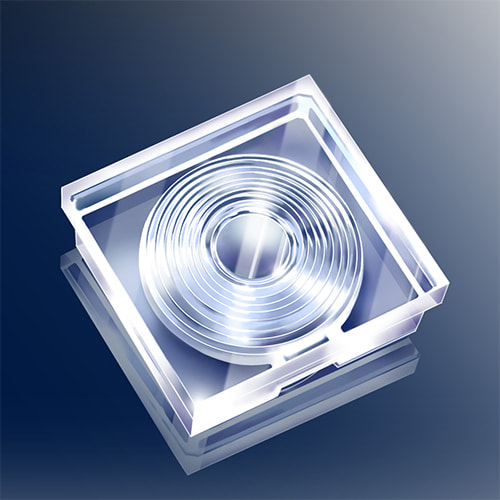

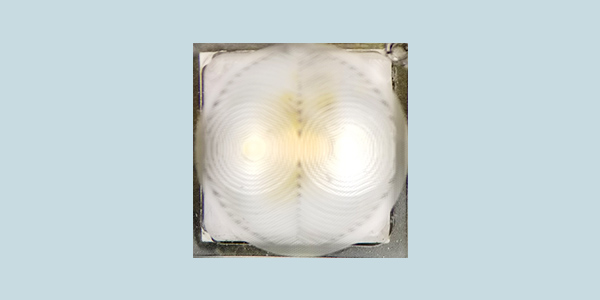

イルミネーションオプティクス
(照明用光学部材)

イルミネーションオプティクス(照明用光学部材)画像
イルミネーションオプティクス(照明用光学部材)画像
概要
  • 可視光LED、赤外線LED、VCSEL(レーザー)など、光源に応じたレンズ設計から製造が可能です。
  • 射出成型では困難な薄型/小型/複雑形状のレンズも量産でき、ご仕様に合った光学特性を実現します。
  • 数百万個/月の製造にも対応可能です。
用途
  • フラッシュレンズ
  • スマートホームデバイス
  • ロボット、ドローン など
使用例
  • モーションセンサー
  • 生体認証
  • 3Dセグメンテーション
  • その他光源に用いられる拡散レンズ

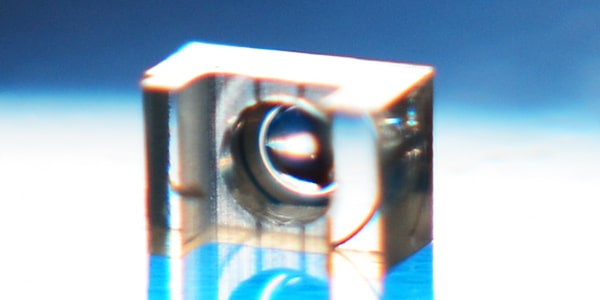

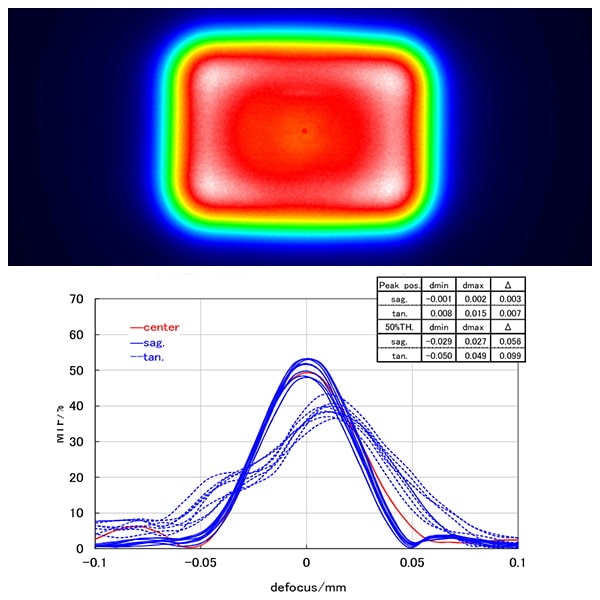

イメージングオプティクス
(撮像用光学部材)

イメージングオプティクス(撮像用光学部材)画像
イメージングオプティクス(撮像用光学部材)画像
概要
  • 高アスペクトレンズも対応可能で、フォーカスフリーなレンズが可能です。
  • リフロープロセスにも適用可能です。
  • ウェハーならではの積層や光学コーティングにも対応できます。
用途
  • ホームセキュリティ
  • 車内監視用カメラ
  • 超小型撮像カメラ など
使用例
  • モーションセンサー
  • コリメートレンズ
  • 生体認証 など

カスタム光学部品

カスタム光学部品画像
カスタム光学部品画像

お客様のご要望に応じて、さまざまなアプリケーションに最適な光学部材をご提案させていただきます。

機能一覧

デバイスの小型/薄型化 デバイスの省電力 デザインの確保 耐久性 様々な機能付与 カスタマイズ性
ソリューション 高温プロセス(260℃)に耐えるレンズ フォーカス調整
フリーレンズ
インビジブル性レンズ 各種環境試験対応レンズ コーティングレンズ 必要機能に応じた
カスタマイズレンズ
用途例 スマートフォン
VR
ホームデバイス スマートフォン
ホームデバイス
スマートフォン
車載レンズ
スマートフォン
産業用ロボット
スマートフォン
ロボット
オートモーティブ
ウェアラブルデバイス
要素技術 耐熱性(耐リフロー)材料の成形技術 高精度ウェハー積層技術
高精度成形技術
形状に依存しない
成形技術
材料技術 レンズ+銀配線付与技術 成形技術
製品例 小型/薄型レンズ集光センサーレンズ
拡散レンズ
オートフォーカスフリーレンズ集光センサーレンズ フレネルレンズ拡散レンズ マイクロレンズアレイ集光センサーレンズ
拡散レンズ
導電性付きレンズ拡散レンズ カスタムレンズ例集光センサーレンズ
拡散レンズ
デバイスの小型/薄型化
ソリューション 高温プロセス(260℃)に耐えるレンズ
用途例 スマートフォン
VR
要素技術 耐熱性(耐リフロー)材料の成形技術
製品例 小型/薄型レンズ集光センサーレンズ
拡散レンズ
デバイスの省電力
ソリューション フォーカス調整フリーレンズ
用途例 ホームデバイス
要素技術 高精度ウェハー積層技術
高精度成形技術
製品例 オートフォーカスフリーレンズ集光センサーレンズ
デザインの確保

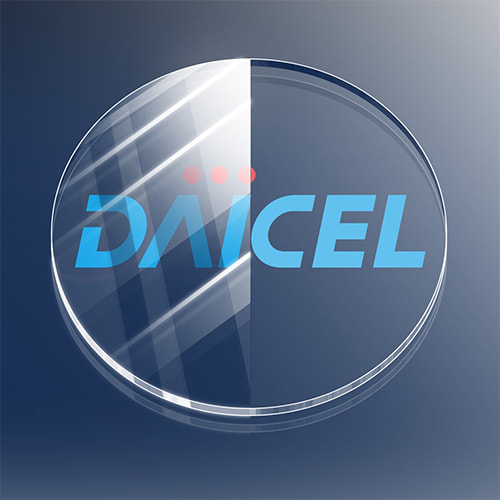

ソリューション インビジブル性レンズ
用途例 スマートフォン
ホームデバイス
要素技術 形状に依存しない成形技術
製品例 フレネルレンズ拡散レンズ
耐久性
ソリューション 各種環境試験対応レンズ
用途例 スマートフォン
車載レンズ
要素技術 材料技術

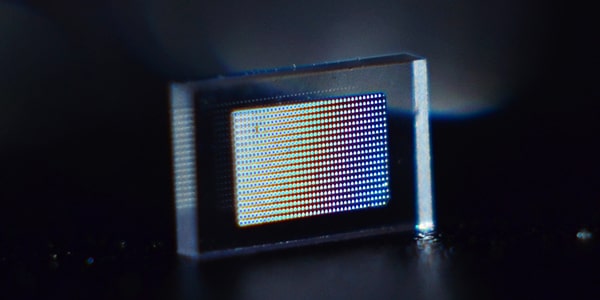

製品例 マイクロレンズアレイ集光センサーレンズ
拡散レンズ
様々な機能付与
ソリューション コーティングレンズ
用途例 スマートフォン
産業用ロボット

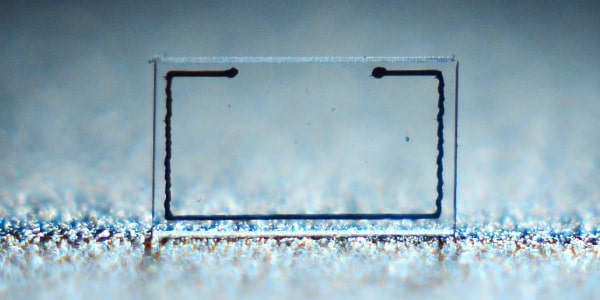

要素技術 レンズ+銀配線付与技術
製品例 導電性付きレンズ拡散レンズ
カスタマイズ性
ソリューション 必要機能に応じたカスタマイズレンズ
用途例 スマートフォン
ロボット
オートモーティブ
ウェアラブルデバイス
要素技術 成形技術
製品例 カスタムレンズ例集光センサーレンズ
拡散レンズ
