熔断器Pyro-Fuse

近年来,随着人们环保意识的提高,环保电动汽车(EV、HEV、PHV)迅速普及。
由于电动汽车配备有高压电池,当发生交通事故或故障时,如何防止乘员触电以及二次伤害等,有必要考虑相应的对策。

“熔断器(Pyro-Fuse)”这一产品利用了大赛璐安全战略事业部(SBU)精湛的火工品技术,可以安全瞬间切断高压电流。

熔断器不仅可运用于电动汽车(EV、HEV、PHV),也可运用于任何需要瞬间切断电流的产业。

熔断器相关咨询

熔断器Pyro-Fuse

产品展示

大赛璐安全战略事业部(SBU)正在研发可应对高压电流的产品。
也可以根据环境、电压要求定制产品。

PDD *Power Disconnect Device

Pyro-Fuse performance
外观 PDD2
遮断性能 2,000A/48VDC/7µH
工作温度范围 −40℃〜+120℃
铜片导通电阻
(工作前:+23℃)
<0.1mΩ
铜片导通电阻
(工作后:500VDC)
>10MΩ
工作通电电流 200A
作用时间 <2ms
外形尺寸
(D×W×L:mm)
19×70×45
重量(g) 40g
出气
Pyro-Fuse performance
外观 PDD3
遮断性能 3,000A/100VDC/10µH
工作温度范围 −40℃〜+120℃
铜片导通电阻
(工作前:+23℃)
<0.1mΩ
铜片导通电阻
(工作后:500VDC)
>10MΩ
工作通电电流 200A
作用时间 <2ms
外形尺寸
(D×W×L:mm)
15×60×61
重量(g) 60g
出气
Pyro-Fuse performance
外观 PDD4
遮断性能 12,000A/500VDC/20µH
工作温度范围 −40℃〜+120℃
铜片导通电阻
(工作前:+23℃)
<0.1mΩ
铜片导通电阻
(工作后:500VDC)
>10MΩ
工作通电电流 350A
作用时间 <2ms
外形尺寸
(D×W×L:mm)
45×100×76
重量(g) 215g
出气
Pyro-Fuse performance
外观 PDD5
遮断性能 20,000A/500VDC/25µH
3,000A/800VDC/25µH
工作温度范围 −40℃〜+120℃
铜片导通电阻
(工作前:+23℃)
<0.1mΩ
铜片导通电阻
(工作后:500VDC)
>10MΩ
工作通电电流 350A
作用时间 <2ms
外形尺寸
(D×W×L:mm)
43×85×80
重量(g) 250g
出气
Pyro-Fuse performance
外观 PDD6
遮断性能 25,000A/915VDC/15µH
11,000A/1,000VDC/25µH
工作温度范围 −40℃〜+120℃
铜片导通电阻
(工作前:+23℃)
<0.1mΩ
铜片导通电阻
(工作后:500VDC)
>10MΩ
工作通电电流 350A
作用时间 <2ms
外形尺寸
(D×W×L:mm)
60×100×104
重量(g) 500g
出气
Pyro-Fuse performance
式样 PDD2 PDD3 PDD4 PDD5 PDD6
外观 PDD2 PDD3 PDD4 PDD5 PDD6
遮断性能 2,000A/48VDC/7µH 3,000A/100VDC/10µH 12,000A/500VDC/20µH 20,000A/500VDC/25µH
3,000A/800VDC/25µH
25,000A/915VDC/15µH
11,000A/1,000VDC/25µH
工作温度范围 −40℃〜+120℃ −40℃〜+120℃ −40℃〜+120℃ −40℃〜+120℃ −40℃〜+120℃
铜片导通电阻
(工作前:+23℃)
<0.1mΩ <0.1mΩ <0.1mΩ <0.1mΩ <0.1mΩ
铜片导通电阻
(工作后:500VDC)
>10MΩ >10MΩ >10MΩ >10MΩ >10MΩ
工作通电电流 200A 200A 350A 350A 350A
作用时间 <2ms <2ms <2ms <2ms <2ms
外形尺寸
(D×W×L:mm)
19×70×45 15×60×61 45×100×76 43×85×80 60×100×104
重量(g) 40g 60g 215g 250g 500g
出气

熔断器的作用原理

接受车辆发出的信号后,通过点火电流,使熔断器工作,防止漏电。

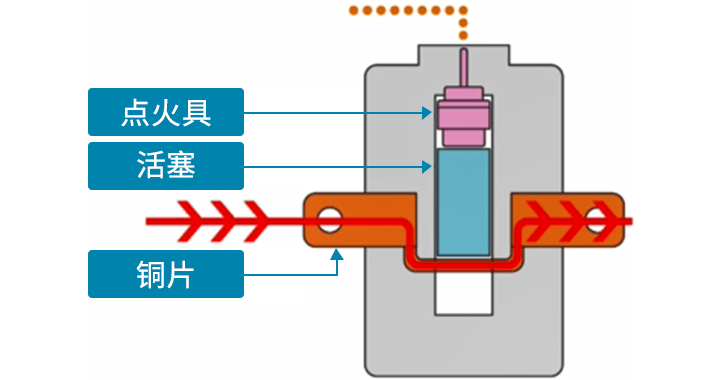

    1. 1. 接受车辆发出的信号,通过点火电流。

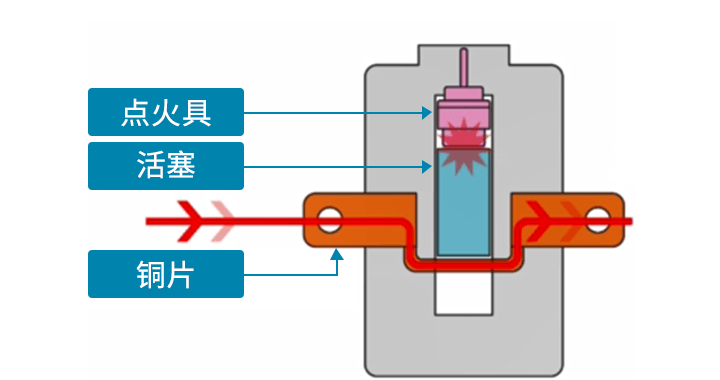

    1. 2. Initiator(点火具)燃烧后,产生气体。

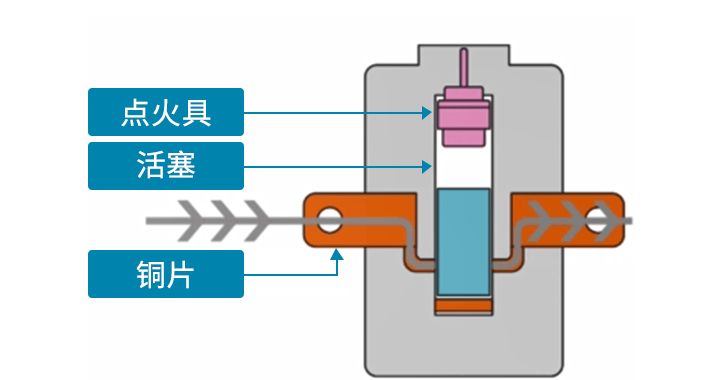

    1. 3. 由于气体压力,活塞下压,切断铜片,切断电流。

熔断器的用途

汽车领域

利用安全气囊用发生器产生了很高的信赖性,瞬间切断电流。

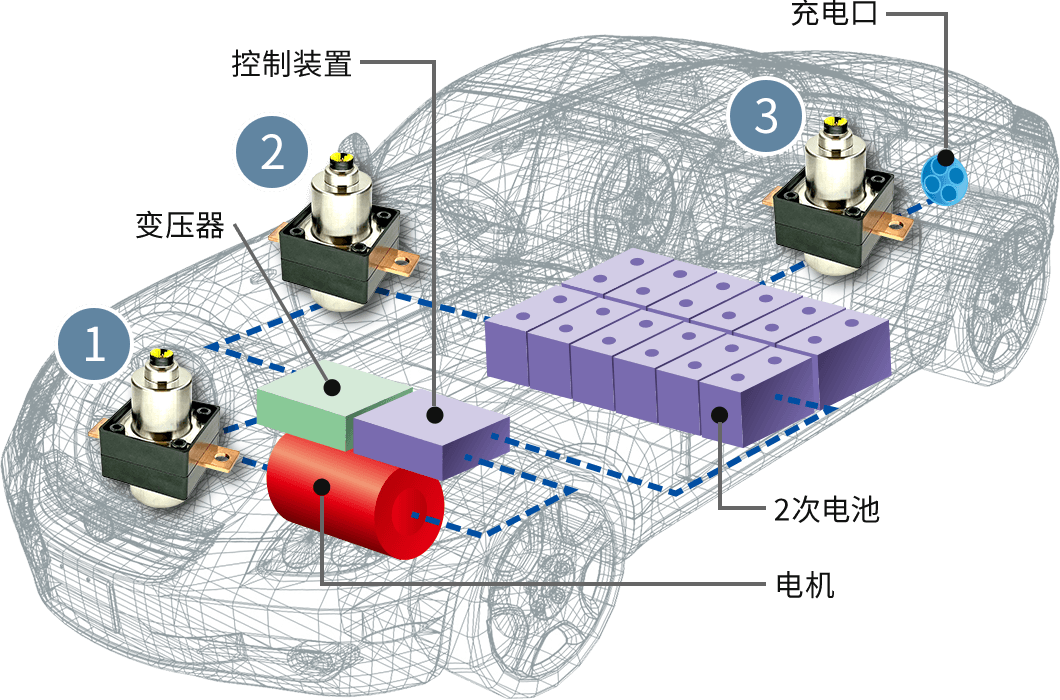

不仅是电动汽车(EV,HEV,PHV),使用汽油的汽车等广泛的遮断要求都可以应对。(图:假定使用处)

汽车领域

以下时刻!用电气信号切断电流
  1. 回路异常

    回路异常

    保护电气回路短路和异常导致的过电流

  2. 事故

    事故

    碰撞时,让电池孤立化,防止火灾和乘员触电

  3. 过充电

    过充电

    防止过充电导致的火灾

工业领域

可以使用在产业用蓄电系统,大型电池系统,再生能源蓄电系统,供电系统等电流切断。
毫秒单位内可以安全而且稳定地切断。

工业领域

以下时刻!利用电信号切断电流
  1. 短路

    短路

    短路等紧急情况下切断电流

  2. 电流过充

    电流过充

    防止过充等充电异常的情况
