Pin Pusher und Pin Puller, Puncher
Pin Pusher und Pin Puller
Die Pin Pusher und Pin Puller haben eine Schiebe- / Zug Funktion, die durch das aktivieren der "One Time Energy" ausgelöst wird.
Sie können für verschiedene Zwecke eingesetzt werden, z. B. Auslösung automatischer Feuerlöschsysteme,
Aktivierung von Sicherheitsausrüstungen bei Notfällen und zum Entriegeln von Verschlüssen.
Daicels "One Time Energy" ist vollständig in unseren Pin Puller/Pushern Systemen intergriert,
wodurch eine extrem schnelle Push-/Pull-Funktion des Kolbens ermöglicht wird.
Anwendungen
-
Automatische Feuerlöschsysteme
-

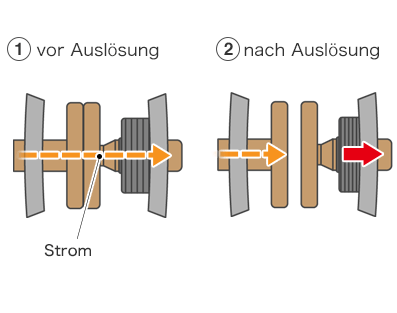

Stromunterbrecher aufgrund von Kontakttrennung
Der Pin Puller trennt die Kontaktstelle und ermöglicht so die Abschaltung des Stroms.
-

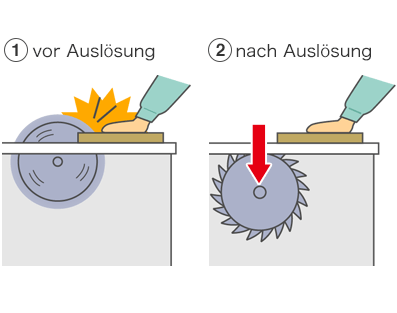

Sicherheitssystem/Not-Aus-System für Tischsägen
Der Pin Puller schützt die Hände des Benutzers, indem er die Rotationsachse der elektrischen Säge nach unten drückt.
*Dieses Foto dient der Veranschaulichung.
Funktionsprinzip des Pin Pusher, Pin Puller
Diese Produkte gewährleisten die Sicherheit der Benutzer, indem sie, ferngesteuert durch ein elektrisches Signal, einen hohen Druck erzeugen, und dadurch den Kolben bewegen.
Die Aktivatoren können für verschiedene Zwecke eingesetzt werden, indem man das Endes des Stifts entsprechend der Schnittstelle anpasst.
Pin Pusher
| Reaktionszeit | ＜50ms |
|---|---|
| Haltekraft | ＞245N (2min) |
| Bolzenhub | 7.5mm |
| Geometrie (D×W×L:mm) |
φ30×48.1 |
| Gewicht | 130g |
| Produkt Datenblatt (PDF) |
PDF:269KB |
Pin Puller
| Reaktionszeit | ＜2ms |
|---|---|
| Haltekraft | ＞550N |
| Bolzenhub | 5.0mm |
| Geometrie (D×W×L:mm) |
φ16.2×37.2 |
| Gewicht | 14g |
| Produkt Datenblatt (PDF) |
PDF:245KB |
Funktionsprinzip
Funktionsprinzip des Pin Pusher
-

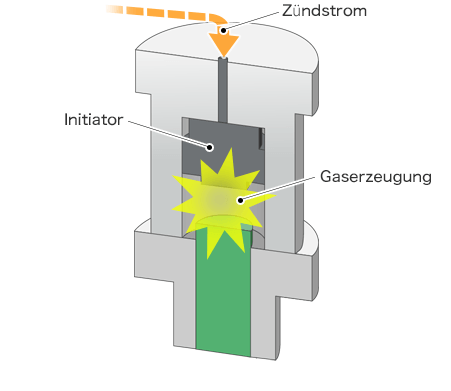

1.Ein Zündstrom wird durch ein externes Signal erzeugt. Die "One Time Energy" wird aktiviert, um Gas zu erzeugen.
-

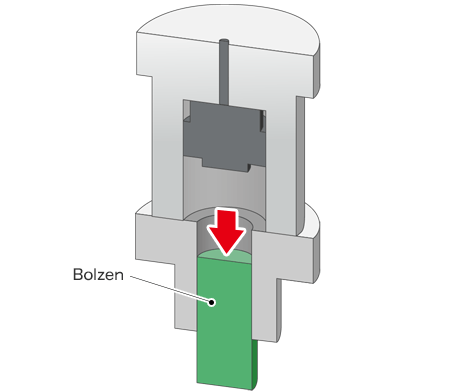

2.Der Kolben wird herausgeschoben.
Funktionsprinzip des Pin Puller
-

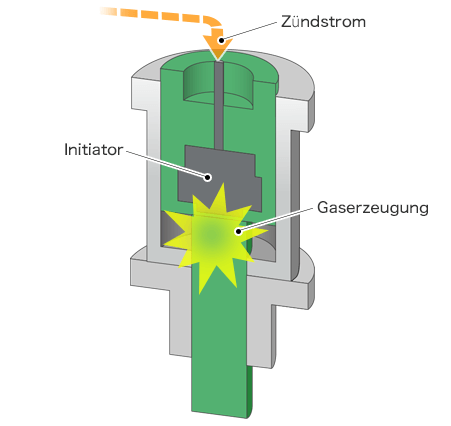

1.Ein Zündstrom wird durch ein externes Signal erzeugt. Die "One Time Energy" wird aktiviert, um Gas zu erzeugen.
-
2.Der Kolben wird eingezogen.
Puncher
Puncher sind Gaserzeuger Einheiten, die durch ein elektrisches (Zünd-)Signal aktiviert werden und komprimiertes Gas aus einer Kartusche freisetzen.
Wir bieten ein breites Spektrum von Anwendungen für Puncher-Systeme,
die für verschiedene Zwecke, wie das Aufblasen von Airbags, den Betrieb von automatischen Feuerlöschern usw. verwendet werden können.
Die Daicel Safety Strategic Business Unit (SBU)'s "One Time Energy" Technologie wird vollständig auf unsere Puncher Systeme angewendet,
welches ein sicheres und schnelles Freisetzen von komprimiertem Gas aus der Gaskartusche gewährleistet.
Anwendungen
-
Schutzkleidung für Motorradfahrer
-
Airbags zum Schutz bei Drohnenabstürz
-

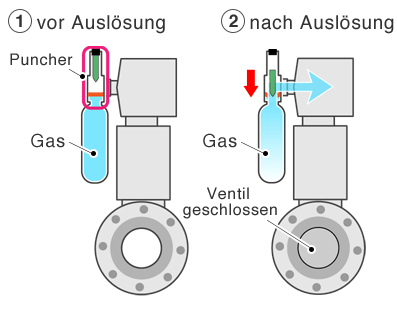

Notfall-Absperrventil
Der von One Time Energy erzeugte Gasdruck schließt das Ventil.
-
Automatische Feuerlöschsysteme
*Dieses Foto dient der Veranschaulichung.
Merkmale / Spezifikationen
Unser Puncher wird durch ein elektrisches Signal aktiviert, wodurch sofort komprimiertes Gas freigesetzt wird.
Er kann auch auf kleinen Gaskartuschen (5/8-18UNF*) installiert werden.
*Bitte kontaktieren Sie uns, wenn Sie mehr Informationen über Gaskartuschen mit einem anderen Schraubendurchmesser wünschen.
| Beginn des Gasaustritts | ＜5ms |
|---|---|
| Anschluß | 5/8-18UNF *Please feel free to contact us if you wish for more information on gas cartridges with a different screw diameter. |
| Definition der Gasaustritt Schnittstelle | φ15.9 *Please feel free to contact us if you wish for more information about a different gas outlet. |
| Geometrie (D×W×L:mm) |
66.7×37×22 |
| Gewicht | 38g |
| Produkt Datenblatt (PDF) |
PDF:337KB |
Funktionsprinzip des Punchers
-

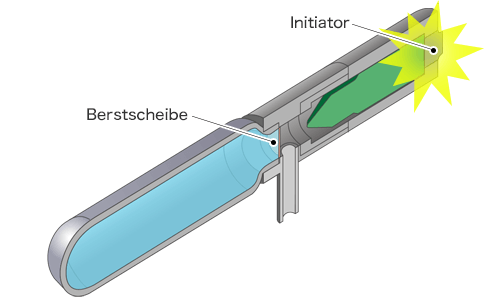

1.Ein von extern gesendetes Zündsignal aktiviert die One Time Energy. Die dadurch erzeugten Gase beschleunigen einen Kolben.
-

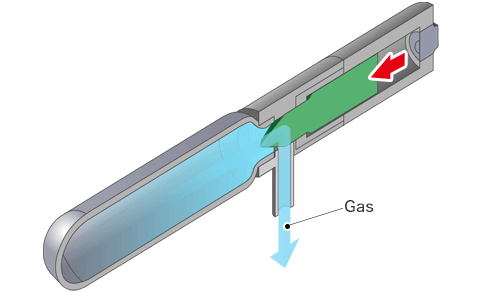

2.Der durch das erzeugte Gas beschleunigte Kolben trifft auf die Dichtungsplatte und öffnet sie, wodurch das komprimierte Gas freigesetzt wird.
