ピンプッシャー・
ピンプラーPin Pusher・Pin Puller

One time energyデバイスにより発生した圧力で、ピストンを押し出す、あるいは引き抜くことができるデバイスです。
自動消火装置など緊急時の安全装置やストッパーのロック解除に使用することができます。

ダイセルの高いOne Time Energy技術を活かした「ピンプッシャー・ピンプラー」は、
安全かつ瞬時にピストンを押し込んだり、引いたりすることが可能です。

お問い合わせ

ピンプッシャー・
ピンプラー 用途例

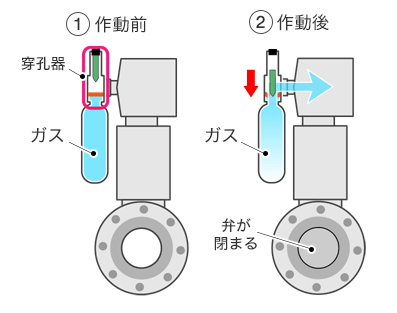

  • 自動消火装置

    センサーが火災を検知すると、作動信号がピンプッシャーに送られて起動することで、消火装置が作動して初期消火が行われます。

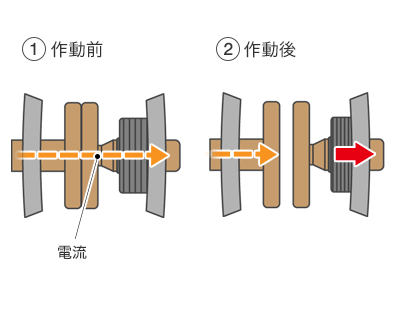

  • 接点乖離による電流遮断

    電気回路に異常が発生した時に、ピンプラーに作動信号を送ることで回路の接点を引き離して回路を切断し、電流を遮断することが可能です。

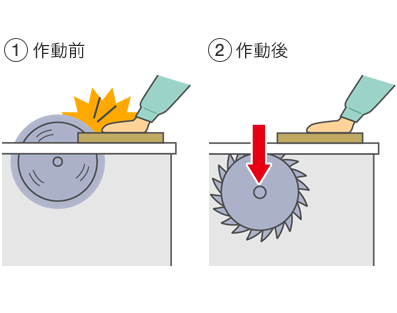

  • テーブルソー用安全装置・緊急停止装置

    テーブルソーを緊急停止する際に、ストロークの長いピンプッシャーを作動させることにより、ノコギリの刃の回転軸を押し下げて、刃がテーブル面の下に隠れます。これにより、作業者の安全を守ります。

※画像はイメージです

関連する用途別製品紹介
 モビリティ 防災 プラント・設備 ドローン 航空宇宙

特長・仕様

瞬時に作動し高エネルギー(圧力)を生成。電気信号による遠隔作動が可能となり、ユーザーの安全を守ります。
先端形状を変更することであらゆる用途に使用可能です。

ピンプッシャー

ピンプッシャーの性能
作動時間 <50ms
保持力 >245N(2min)
ストローク 7.5mm
外形寸法
(奥行×幅×高さ:mm)
φ30×48.1
重量 130g
データシート
(PDF)
PDF:269KB

ピンプラー

ピンプッシャーの性能
作動時間 <2ms
保持力 >550N
ストローク 5.0mm
外形寸法
(奥行×幅×高さ:mm)
φ16.2×37.2
重量 14g
データシート
(PDF)
PDF:245KB

作動原理

ピンプッシャーの作動原理

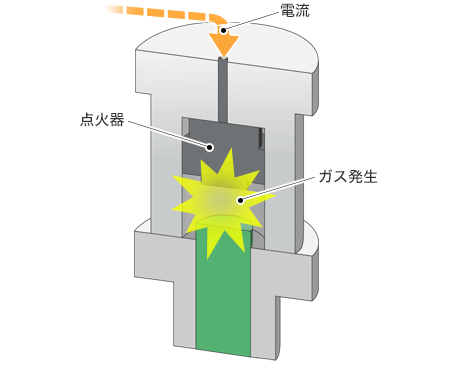

  1. 1.外部信号を受け、点火器に点火信号が流れ作動し、ガスが発生します。

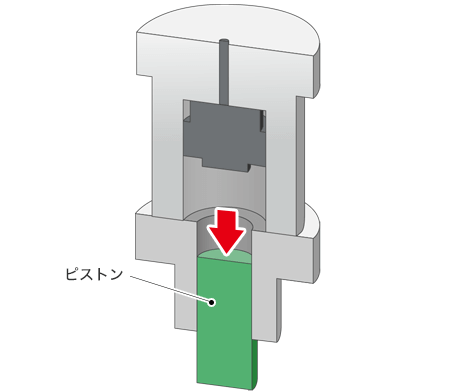

  2. 2.ピストンが突出します。

ピンプラーの作動原理

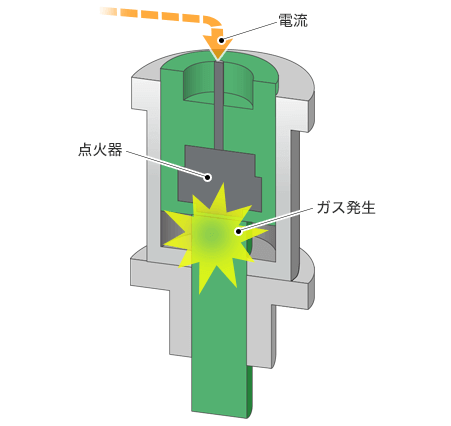

  1. 1.外部信号を受け、点火器に点火信号が流れ作動し、ガスが発生します。

  2. 2.外殻に対しピンが下がります。
